¿Qué es un reloj analógico?
En un sistema modular es fácil pensar que un clock es simplemente “el metrónomo”. Conectas un cable desde Pamela’s Pro Workout a un secuenciador, todo queda sincronizado y la música sucede. Pero, ¿alguna vez te has preguntado qué está ocurriendo dentro del módulo en el instante en que recibe ese pulso?
La respuesta es sorprendentemente elegante.
Todo empieza con un cambio de voltaje

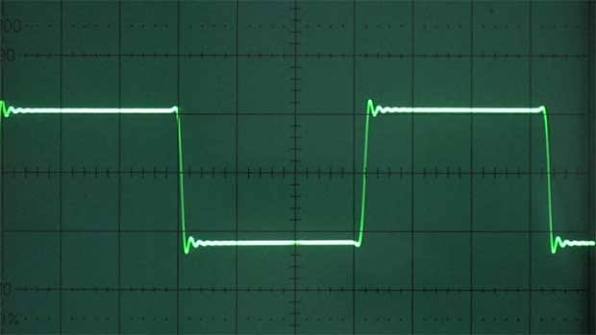

Un clock en Eurorack no es más que una señal eléctrica que alterna entre dos estados, normalmente de 0 V a +5 V. No contiene notas, tempo ni información musical; simplemente produce pulsos regulares.
Para nosotros representa un beat. Para un circuito electrónico es únicamente una variación de voltaje.
El primer filtro: “¿Esto es un clock?”
Cuando el pulso entra al módulo, no se interpreta inmediatamente como un evento musical. Primero atraviesa un pequeño circuito encargado de reconocer la señal.
En muchos diseños ese trabajo lo realiza un comparador de voltaje. Su función es extremadamente simple: comprobar si el voltaje ha superado un determinado umbral.
Si la señal permanece por debajo, no ocurre nada. Si lo supera, el circuito responde con un “sí, llegó un pulso”.
En ese momento, una señal analógica relativamente imperfecta se convierte en un evento perfectamente definido.
Lo importante no es cuánto dura, sino cuándo empieza
Curiosamente, la mayoría de los módulos no prestan atención al tiempo que el clock permanece alto.
Lo que realmente buscan es el instante en que el voltaje cambia de bajo a alto, conocido como flanco ascendente.
Ese único momento es suficiente para desencadenar toda una cadena de acciones.
A partir de ahí, cada módulo cuenta una historia distinta
Aunque todos reciben exactamente el mismo clock, cada circuito lo interpreta de manera diferente.
Un secuenciador incrementa un contador y avanza al siguiente paso.
Un Sample & Hold cierra un interruptor durante una fracción de segundo para capturar un voltaje.
Una envolvente inicia su fase de ataque.
Un divisor de clock espera varios pulsos antes de generar uno nuevo.
La señal de entrada es idéntica. Lo que cambia es la lógica interna del módulo.
¿Y los módulos digitales?
En un módulo basado en un microcontrolador ocurre algo parecido.
Después del comparador, el pulso llega a una entrada digital del procesador. En cuanto detecta el flanco ascendente, ejecuta una pequeña rutina programada por el fabricante: avanzar un secuenciador, actualizar un DAC, cambiar un valor de CV o disparar una animación en la pantalla.
Todo sucede en apenas unos microsegundos.
Una idea poderosa
Quizá la parte más fascinante de la síntesis modular es que comportamientos musicales muy complejos nacen de señales extremadamente sencillas.
Un clock no sabe qué es un compás, una melodía o un groove. Es simplemente una sucesión de cambios de voltaje.
Somos nosotros —y el diseño de cada módulo— quienes convertimos esos impulsos eléctricos en ritmo, estructura y música.
La próxima vez que conectes un cable de clock, recuerda que no estás enviando “tempo”. Estás enviando una serie de pequeñas decisiones eléctricas que, interpretadas por distintos circuitos, terminan convirtiéndose en una composición.
